انواع کابل شبکه و کاربرد آنها

کابل‌های شبکه، سخت‌افزار شبکه‌ هستند که برای اتصال یک دستگاه شبکه به سایر دستگاه‌های شبکه یا اتصال دو یا چند رایانه برای اشتراک‌گذاری چاپگرها، اسکنرها و غیره استفاده می‌شوند. انواع مختلف کابل‌های شبکه مانند کابل کواکسیال، کابل فیبر نوری و کابل‌های جفت تابیده بسته به توپولوژی، پروتکل و اندازه شبکه استفاده می شود. دستگاه ها را می توان با چند متر (به عنوان مثال از طریق اترنت) یا فاصله تقریباً نامحدود (مثلاً از طریق اتصالات اینترنت) از هم جدا کرد.

کابل Coaxial

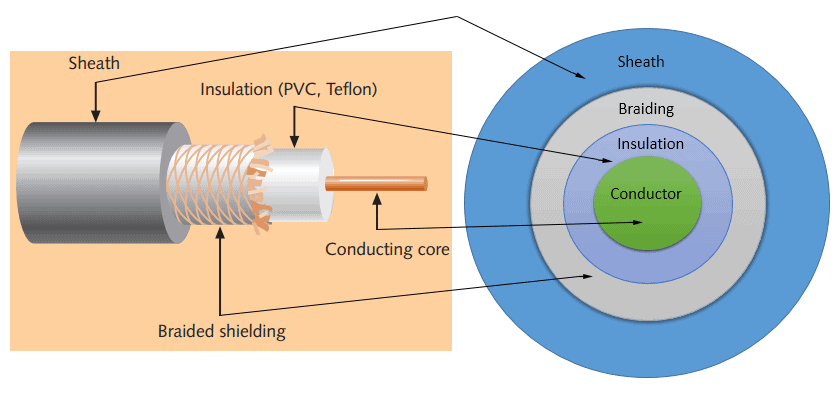

این کابل شامل هادی، عایق، قیطان و غلاف است. غلاف قیطان را می پوشاند، قیطان عایق را می پوشاند و عایق هادی را می پوشاند.

Sheath

این لایه بیرونی کابل کواکسیال است. این کابل را از آسیب فیزیکی محافظت می کند.

Braided shield

این محافظ سیگنال ها را از تداخل و نویز خارجی محافظت می کند. این سپر از همان فلزی ساخته شده است که برای ساختن هسته استفاده می شود.

Insulation

عایق از هسته محافظت می کند. همچنین هسته را از سپر بافته جدا نگه می دارد. از آنجایی که هم هسته و هم سپر بافته شده از یک فلز استفاده می کنند، بدون این لایه، یکدیگر را لمس کرده و یک اتصال کوتاه در سیم ایجاد می کنند.

Conductor

هادی سیگنال های الکترومغناطیسی را حمل می کند. بر اساس هادی کابل کواکسیال را می توان به دو نوع طبقه بندی کرد. کابل کواکسیال تک هسته ای و کابل کواکسیال چند هسته ای.

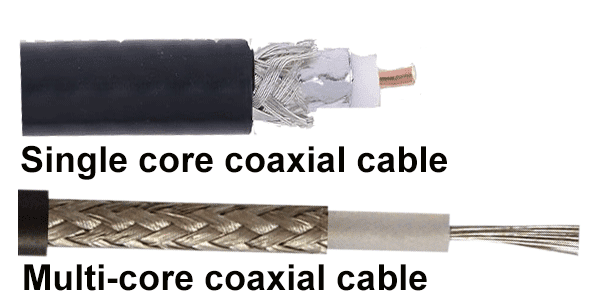

کابل کواکسیال تک هسته ای از یک هادی فلزی مرکزی (معمولا مسی) استفاده می کند، در حالی که کابل کواکسیال چند هسته ای از چندین رشته نازک سیم فلزی استفاده می کند. تصویر زیر هر دو نوع کابل را نشان می دهد.

کابل های کواکسیال در شبکه های کامپیوتری

کابل های کواکسیال اصولاً برای شبکه کامپیوتری ساخته نشده اند. این کابل ها برای مقاصد عمومی ساخته شده اند. آنها حتی قبل از به وجود آمدن شبکه های کامپیوتری مورد استفاده قرار می گرفتند. آنها هنوز هم مورد استفاده قرار می گیرند حتی استفاده از آنها در شبکه های کامپیوتری کاملاً متوقف شده است.

در آغاز شبکه های کامپیوتری، زمانی که کابل های رسانه ای اختصاصی برای شبکه های کامپیوتری در دسترس نبود، مدیران شبکه شروع به استفاده از کابل های کواکسیال برای ساخت شبکه های کامپیوتری کردند.

کابل های کواکسیال به دلیل هزینه کم و دوام طولانی آن، نزدیک به دو دهه (دهه های ۸۰ و ۹۰) در شبکه های کامپیوتری مورد استفاده قرار گرفتند. کابل های کواکسیال دیگر برای ساخت هر نوع شبکه کامپیوتری استفاده نمی شوند.

کابل های Twisted-pair

کابل جفت پیچ خورده در درجه اول برای شبکه های کامپیوتری ساخته شده است. این کابل به کابل اترنت نیز معروف است. تقریباً تمام شبکه های کامپیوتری مدرن LAN از این کابل استفاده می کنند.

این کابل از جفت سیم های مسی عایق بندی شده با کد رنگی تشکیل شده است. هر دو سیم به دور یکدیگر می پیچند تا جفت شوند. معمولاً چهار جفت وجود دارد. هر جفت دارای یک سیم رنگ ثابت و یک سیم رنگی است. رنگ های ثابت آبی، قهوه ای، سبز و نارنجی هستند. در رنگ نواری، رنگ ثابت با رنگ سفید مخلوط می شود.

بر اساس نحوه کنده شدن جفت ها در غلاف پلاستیکی، دو نوع کابل جفت پیچ خورده وجود دارد. UTP و STP.

در کابل UTP (Unshielded Twisted-Pair) همه جفت ها در یک غلاف پلاستیکی پیچیده می شوند.

در کابل STP (Shielded Twisted-Pair)، هر جفت با یک محافظ فلزی اضافی پیچیده می شود، سپس همه جفت ها در یک غلاف پلاستیکی بیرونی پیچیده می شوند.

کابل فیبر نوری (Fiber optic cable)

این کابل از یک هسته، روکش، بافر و ژاکت تشکیل شده است. هسته از رشته های نازک شیشه یا پلاستیک ساخته شده است که می تواند داده ها را در مسافت های طولانی حمل کند. هسته در روکش پیچیده شده است. روکش در بافر پیچیده شده است، و بافر در ژاکت پیچیده شده است.

• Core سیگنال های داده را به شکل نور حمل می کند.
• روکش نور را به هسته منعکس می کند.
• بافر نور را از نشت محافظت می کند.
• ژاکت از کابل در برابر آسیب فیزیکی محافظت می کند.

کابل فیبر نوری کاملاً در برابر EMI و RFI مصون است. این کابل می تواند اطلاعات را در مسافت طولانی با بالاترین سرعت انتقال دهد. می تواند داده ها را تا ۴۰ کیلومتر با سرعت ۱۰۰ گیگابیت بر ثانیه انتقال دهد.

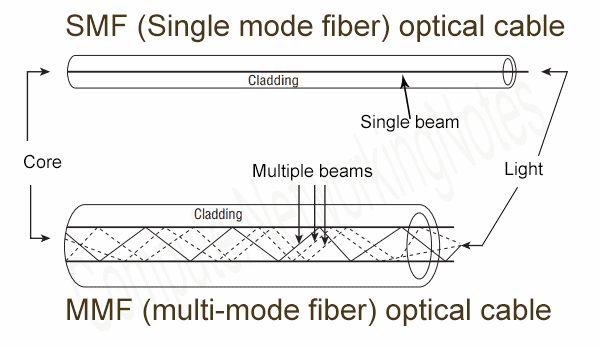

فیبر نوری از نور برای ارسال داده استفاده می کند. نور را از یک نقطه پایانی به نقطه دیگر منعکس می کند. بر اساس تعداد پرتوهای نور در یک زمان معین، دو نوع کابل فیبر نوری وجود دارد. SMF و MMF.

کابل نوری SMF (فیبر تک حالته).

این کابل تنها یک پرتو نور را حمل می کند. این کابل قابل اعتمادتر است و پهنای باند بسیار بالاتر و فواصل طولانی تری را نسبت به کابل MMF پشتیبانی می کند. این کابل از لیزر به عنوان منبع نور استفاده می کند و طول موج ۱۳۰۰ یا ۱۵۵۰ نانومتری نور را منتقل می کند.

کابل نوری MMF (فیبر چند حالته).

این کابل چندین پرتو نور را حمل می کند. به دلیل پرتوهای متعدد، این کابل داده های بسیار بیشتری را نسبت به کابل SMF حمل می کند. این کابل برای مسافت های کوتاه تر استفاده می شود. این کابل از یک LED به عنوان منبع نور استفاده می کند و طول موج ۸۵۰ یا ۱۳۰۰ نانومتری نور را منتقل می کند.
